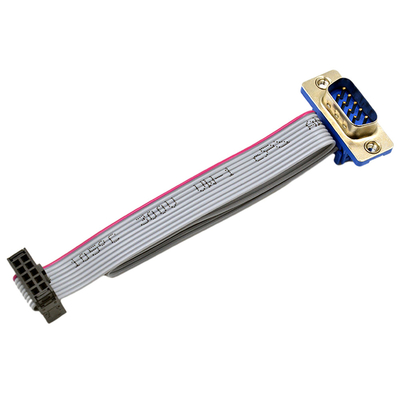

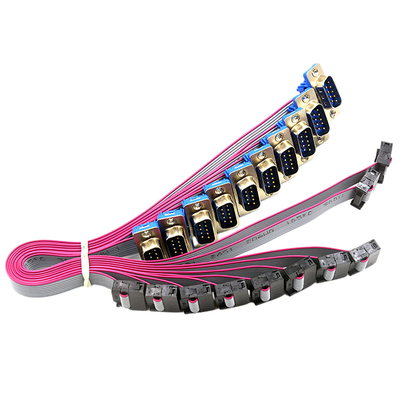

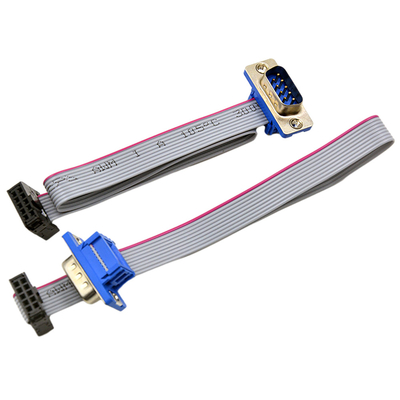

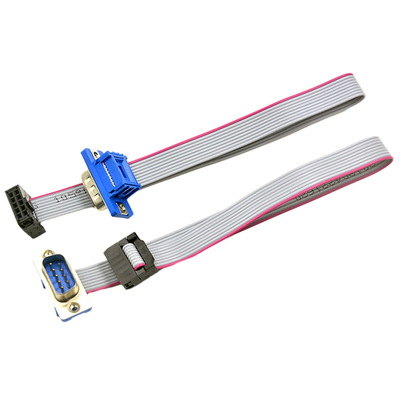

Soem 2,54 des Neigungs-Millimeter Flachkabel-IDC DB9 männlich-weiblich für Platten-Berg

Produktbeschreibung:

IDC-Kabelkonfektionen sind die perfekte Lösung für Ihre Verkabelungsanforderungen.Mit einem Rastermaß von 2,54 mm sind diese Kabelbaugruppen für die Hochgeschwindigkeits-Datenübertragung konzipiert und verfügen über einen Isolationsverdrängungsstecker (IDC), der zuverlässige und sichere Verbindungen in Anwendungen gewährleistet.Unsere IDC-Kabelbaugruppen werden aus einer Kombination aus Flachbandkabeln und Leitermaterialien wie OFC-Kupfer, reinem Kupfer und verzinntem Kupfer hergestellt, wobei die Drahtstärken von AWG32# bis AWG28# reichen.Der Temperaturbereich liegt zwischen -25℃ und +85℃, was sie ideal für eine Vielzahl von Anwendungen macht.Unsere IDC-Kabelkonfektionen eignen sich sowohl für gewerbliche als auch für industrielle Anwendungen und bieten eine effiziente Möglichkeit, elektronische Geräte anzuschließen.

Merkmale:

• Produktname: IDC-Kabelkonfektionen
• Isoliermaterial: Silikon, PVC, HDPE, TPE, usw.
• Kabeltyp: UL2651, UL2464, UL2468
• Steckverbindertyp: Isolations-Klemm-Steckverbinder
• Kabellänge: mindestens 50 mm
• Zertifizierung: UL, RoHS, REACH
• UL2464-Draht
• 2,54 mm Rastermaß
• Schneidklemmverbinder

Anwendungen:

Steckverbinder und Steckverbinder werden häufig in einer Vielzahl von Computern, Instrumenten, Maschinen, Geräten, Autos, Farbfernsehern und Klimaanlagen verwendet.Darüber hinaus sind sie in LED-Displays, DVDs und VCDs zu finden.

Sie bieten eine zuverlässige und kostengünstige Möglichkeit, zwei Komponenten zu verbinden, Schaltkreise und Systeme zu verbinden und gleichzeitig die Übertragung digitaler oder analoger Signale sicherzustellen.

Für einen schnellen, fehlerfreien Betrieb und eine dauerhafte Leistung ist die Auswahl des richtigen Steckverbinders von entscheidender Bedeutung.

Es ist wichtig, Steckverbinder für ihre spezifischen Anwendungen auszuwählen, da sie je nach Gerät, in dem sie verwendet werden, in Größe und Typ variieren.

Technische Parameter:

Dieser Flachkabeltyp ist grau mit rotem Rand und Aufdruck.Weitere verfügbare Farben sind Schwarz, Gelb und Rot und können individuell angepasst werden.Es verfügt über einen Leitungsabstand von 1,27 mm und eine Drahtspezifikation von 28 AWG.Das Material der Kupferdrahtstruktur wird zunächst plattiert und dann mit verzinntem Kupferdraht verdrillt.

Der Kupferkerndrahtleiter ist in 7/0,12 mm erhältlich, obwohl es auch andere Größen wie 7/0,08 mm, 7/0,09 mm, 7/0,1 mm, 7/0,16 mm und 7/0,2 mm mit 7 Kupferdrahtlitzen gibt verfügbar.Die Verpackung erfolgt in Bündeln zu je 10 Stück, verpackt und verpackt, für eine Gesamtlänge von 250 Fuß/76,5 m oder 500 Fuß/153 m.Der Leiterdurchmesser beträgt 0,12 ± 0,005 mm und die Dehnungsrate des Leiters beträgt 18 % und mehr.Seine Leiterquerschnittsfläche beträgt 0,36 mm2, mit einem Leiterverseilungsabstand von 10,7 mm.

Die Dämmstärke beträgt mindestens 0,10 mm und durchschnittlich 0,23 mm.Die Dicke des Drahtdurchmessers beträgt 0,9 ± 0,05 mm und die Isolierung beträgt 100,00 % in Bezug auf die Dehnung.Die Zugfestigkeit des Isolators beträgt 1,066 kg/m², bei einem Funkentest von 3,0 kV/0,15 SPC und einer Spannungsfestigkeit von 2 kV/10 mA/.Der Leiterwiderstand beträgt ≤ 237 Ohm/RM und der Isolationswiderstand beträgt ≥ 100 mOhm/RM.Die Kapazität beträgt 40PF/M und die Impedanz beträgt 100 Ohm.Die Arbeitstemperatur beträgt -40 °C bis +105 °C, und die Isolierhülle besteht aus umweltfreundlichem PVC 45P (RoHS) 8058 Grau.

Im Hinblick auf die Prüfanforderungen sollte das Erscheinungsbild der Kunststoffteile gut sein und keine Spritzfehler aufweisen, und die Metallteile sollten keine Kratzer, Verformungen usw. aufweisen. Das Ein-Aus-Verhalten muss den festgelegten Anforderungen entsprechen.

Anpassung:

Maßgeschneiderte Dienstleistungen für das Produkt, IDC-Kabelbaugruppen, von RCH, Modell IDC001, mit Ursprung in Dongguan City, China, zertifiziert nach IATF16949 und ISO9001.Die Mindestbestellmenge beträgt 500 Stück, der Preis liegt zwischen 0,05 und 5,0 USD pro Stück.In jedem Beutel sind 100 Stück verpackt.Die Lieferzeit beträgt 2 bis 4 Wochen.Zu den Zahlungsoptionen gehören TT, Paypal und Western Union.Die Lieferfähigkeit beträgt 100.000 Stück pro Woche.Die verfügbaren Rastergrößen sind 0,8 mm, 1,0 mm, 1,27 mm, 2,0 mm, 2,50 mm, 2,54 mm und 3,96 mm.Der Temperaturbereich beträgt -25℃~+85℃.Die Leiter können aus OFC-Kupfer, reinem Kupfer oder verzinntem Kupfer bestehen. Zu den Isoliermaterialien gehören Silikon, PVC, HDPE, TPE und .Besonderer Schwerpunkt liegt auf Flachkabeln, UL2464-Draht und UL2468-Draht.

Wir können Serien von Kabelbäumen und Kabelkonfektionen herstellen:
1.Automobil-, Motorrad-, Bus-, Fahrrad-, LKW-Drahtkabelbaugruppe
2.Elektrisches Kabel und Kabelbaum
3.Audio-, Video-, Radiokabel und ISO-Kabelbaum
4.Industrieller Kabelbaum
5.Kabelbaum für Haushaltsgeräte
6. Sicherungsdraht, Kabelbaum des Spielautomaten
7.Stromversorgung, LVDs, Flach-Cinch, USB-Kabelbaum
8.Kabelbaugruppen für Steuer- und Schalttafelverkabelung
9.Kabel und Kabelbaum für medizinische Geräte
10.Kabelbaum für Flugzeugmodelle

Support und Dienstleistungen:

Wir bieten technischen Support und Service für unsere IDC-Kabelkonfektionen.Unser Team aus erfahrenen Ingenieuren steht Ihnen für Fragen zu Installation, Wartung und Fehlerbehebung zur Verfügung.Wir bieten auch kundenspezifische Ingenieurdienstleistungen an, einschließlich der Konstruktion und Herstellung kundenspezifischer Baugruppen.

Unser technisches Support-Team steht Ihnen rund um die Uhr zur Verfügung, um Ihre Fragen zu beantworten und Ihnen Ratschläge zu geben.Wir verfügen über eine große Datenbank mit Produktinformationen und Anleitungen zur Fehlerbehebung, die Ihnen bei der Erledigung Ihrer Aufgabe helfen.Wir bieten auch Schulungen zu unseren Produkten und Dienstleistungen an.

Unser Serviceteam bietet Reparatur- und Wartungsdienstleistungen vor Ort an.Darüber hinaus bieten wir eine umfassende Palette an Installations-, Test- und Zertifizierungsdienstleistungen an.Wir verfügen über das Fachwissen, um sicherzustellen, dass Ihre Systeme mit optimaler Leistung laufen.

Verpackung und Versand:

Verpackung und Versand für IDC-Kabelkonfektionen:

IDC-Kabelbaugruppen werden in versiegelten Plastiktüten verpackt, mit stoßfesten Materialien geschützt und dann sicher in Wellpappkartons untergebracht.Die Kartons werden mit der Produktbeschreibung, der Chargennummer und der Menge beschriftet.Anschließend werden die Kartons mit Kunststoff- oder Metallbändern oder Schrumpffolie verschlossen.

Der Versand der Kartons erfolgt je nach Kundenwunsch auf dem Land-, Luft- oder Seeweg.Der Versand erfolgt mit einem seriösen Spediteur.Zur Sendungsverfolgung werden dem Kunden Trackinginformationen zur Verfügung gestellt.
